Bên trong thiết bị có một cột tam giác được chèn theo chiều dọc – đây là bộ tạo xoáy. Khi môi chất chảy qua thiết bị, các xoáy Karman đối xứng và đều đặn sẽ được tạo ra luân phiên phía sau cột tam giác. Tần số tách xoáy F tỷ lệ thuận với vận tốc dòng chảy V. Bằng cách phát hiện số lượng xoáy qua đầu dò cảm biến, vận tốc dòng chảy của môi chất có thể được đo, từ đó tính toán lưu lượng thể tích của môi chất dựa trên đường kính ống.

Thông số kỹ thuật:

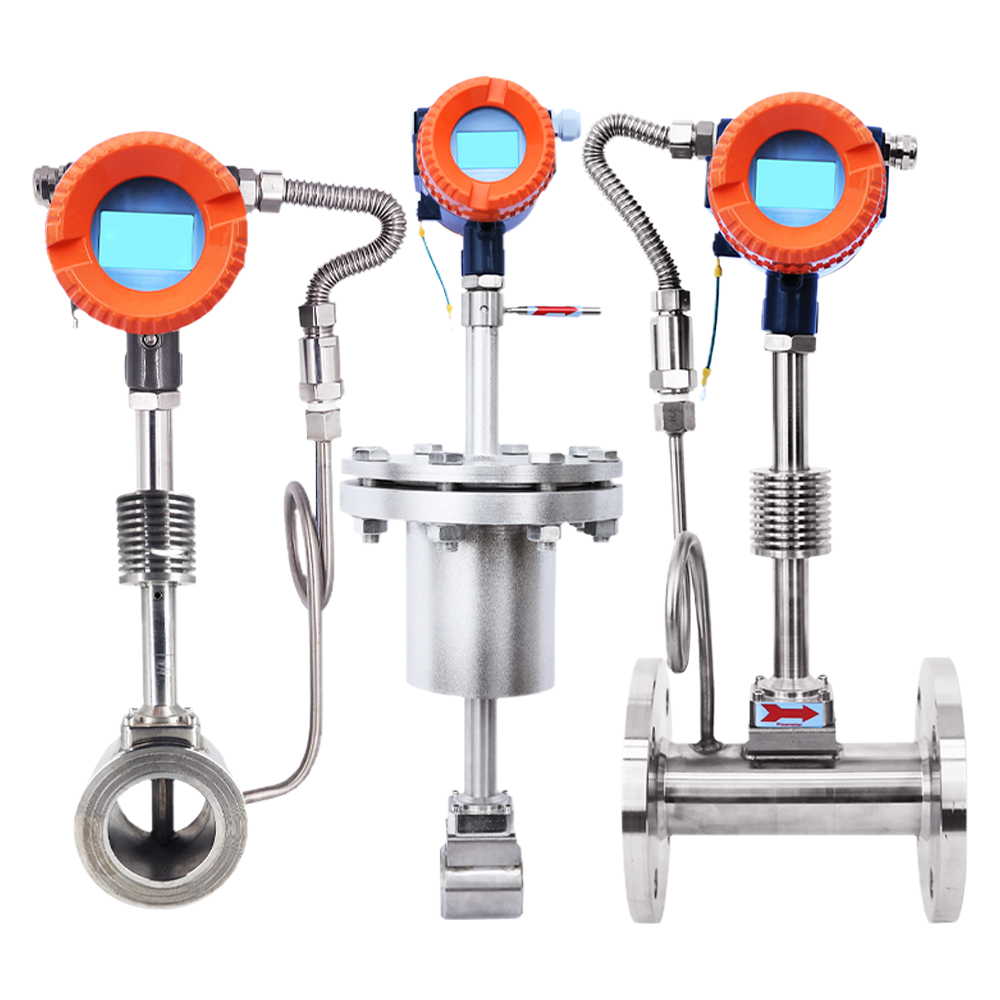

• Lắp đặt kiểu kẹp mặt bích: DN15–DN300mm
• Lắp đặt mặt bích: DN15–DN300mm
• Lắp đặt kiểu chèn: DN150–DN3000mm
• Dải vận tốc:
  • Khí: 5–50 m/s (có thể mở rộng đến 65 m/s)
  • Chất lỏng: 0.5–7 m/s (có thể mở rộng đến 7 m/s)
• Dải lưu lượng: Xem bảng dải lưu lượng
• Tín hiệu đầu ra:
  • Xung điện áp: Mức cao 8~10V; mức thấp 0.7~1.3V
    (Loại chống cháy nổ: mức cao 4~5V; mức thấp 0.7~1.3V)
    Chu kỳ xung khoảng 50%, khoảng cách truyền 100m
  • Điện áp tiêu chuẩn: DC 4~20mA, cho phép kết nối ngoài
    Trở kháng tải <600Ω (nguồn cấp DC24V), khoảng cách truyền 3000m
• Độ chính xác:
  • Loại mặt bích và loại kẹp: cấp 1 và cấp 1.5
  • Loại chèn: cấp 1
  • Loại chèn cho đường ống công nghiệp: cấp 2.5
• Nhiệt độ môi chất:
  • Nhiệt độ thường: -25 ~ 100°C
  • Nhiệt độ cao: -25 ~ 150°C, -25 ~ 300°C
• Áp suất danh định: 1.6, 2.5, 4.0 MPa (tùy chọn)
• Nhiệt độ làm việc: -25 ~ 55°C
• Độ ẩm làm việc: 5% ~ 90% RH (ở 50°C)
• Vật liệu vỏ:
  • Thân: thép không gỉ 304 (tùy chỉnh 316L)
  • Vỏ bộ chuyển đổi: hợp kim nhôm
• Giao diện điện: Ren trong M20×1.5
• Nguồn cấp: DC12V, DC24V, pin lithium 3.6V 7.5Ah (2 cell)
• Cấp chống cháy nổ: ExdⅡCT6Gb
• Cấp bảo vệ: IP65
