Máy đo lưu lượng kênh hở siêu âm là thiết bị không tiếp xúc, sử dụng nguyên lý phản xạ sóng âm để phát hiện mức chất lỏng trong bể tràn và tính toán lưu lượng nước thông qua bể tràn bằng phương pháp chuyển đổi.

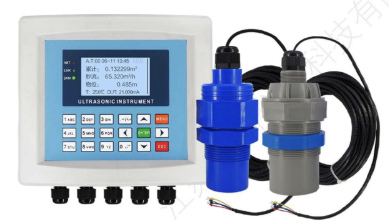

Thiết bị bao gồm đầu dò siêu âm và bộ điều khiển, cả hai đều có cấu trúc kín bằng nhựa, có thể được sử dụng rộng rãi trong các ngành công nghiệp và bảo vệ môi trường để đo chính xác lưu lượng trong kênh hở.

Đầu dò siêu âm được lắp ở phía trên của bể tràn hoặc rãnh. Nó định kỳ phát ra chùm sóng siêu âm xuống bề mặt chất lỏng. Sau khi chùm sóng chạm vào bề mặt chất lỏng, nó sẽ phản xạ và được đầu dò thu lại. Bộ điều khiển đo thời gian truyền sóng t. Dựa vào tốc độ âm thanh đã biết v₀, khoảng cách từ đầu dò đến mặt chất lỏng d (giá trị đo khoảng cách) sẽ được tính. Biết trước khoảng cách từ đầu dò đến đáy bể tràn H₀, có thể chuyển đổi thành chiều cao lắp đặt H₁ và từ đó tính được chiều cao mực nước h. Bộ điều khiển sẽ tính toán lưu lượng dựa trên chiều cao mực nước và loại bể tràn/rãnh đã xác định.

Thông số kỹ thuật

• Dải lưu lượng tích lũy: 0–99.999.999
• Dải lưu lượng tức thời: 10L/s ~ 100m³/s
• Độ chính xác lưu lượng: ±5% toàn dải
• Độ chính xác đo khoảng cách: ±3mm (có thể tùy chỉnh ±1mm)
• Vùng chết của đầu dò: 0,3m
• Cấp bảo vệ đầu dò: IP65 (màu xanh), IP68 (màu xám)
• Dải đo khoảng cách: 12/25/8/10/12/15/20m (tiêu chuẩn: 3m)
• Chiều dài cáp: Cáp chống nhiễu dài 10 mét (có thể tùy chỉnh độ dài tín hiệu)
• Hiệu năng bộ điều khiển: Màn hình LCD 3 inch tiếng Trung, bàn phím 18 phím, cấp bảo vệ IP65, giao diện điện M16*1.5
• Nguồn điện: AC 90~250V, DC 11~24V, công suất tiêu thụ 5W
• Tín hiệu đầu ra: 1 kênh (tiêu chuẩn) / 2 kênh dòng 4~20mA

Kích thước

173mm x 151mm x 86mm
