Máy đo lưu lượng siêu âm bao gồm một bộ điều khiển (host) và cảm biến. Việc đo lưu lượng của các loại chất lỏng khác nhau có thể được thực hiện đơn giản bằng cách gắn cảm biến kiểu kẹp lên bề mặt ống. So với các thiết bị đo truyền thống, thiết bị này không cần cắt ống, dễ dàng lắp đặt và thực sự không gây hư hại khi lắp đặt.
Bộ điều khiển có thể được lắp trên tường, hộp thiết bị hoặc hộp phân phối, với cấp độ bảo vệ đạt IP67.
Cảm biến kiểu kẹp được lắp trên bề mặt đường ống, có thể chọn loại cảm biến phù hợp với đường kính ống từ DN15 đến DN6000.

Thông số kỹ thuật

• Độ chính xác đo lường: ±1%
• Dải vận tốc: 0~±10m/s, đo cả chiều thuận và ngược
• Đường kính ống: DN15~DN6000
• Nhiệt độ chất lỏng: -30~160°C
• Độ ẩm làm việc: ≤85%RH (bộ điều khiển)
• Nhiệt độ làm việc:
  • Bộ điều khiển: -20~60°C
  • Đầu dò: -30~160°C
• Loại chất lỏng: nước, nước biển, nước thải, axit và kiềm, rượu, bia, các loại dầu,… miễn là là chất lỏng đồng nhất có thể dẫn sóng siêu âm
• Vật liệu ống: thép, thép không gỉ, gang, đồng, PVC, FRP,… tất cả các loại ống đặc, có thể có lớp lót
• Đầu ra tín hiệu:
  • 1 kênh dòng điện 4-20mA, trở kháng 0~1K
  • 1 kênh xung OCT, tần số xung 0~10000Hz
  • 1 kênh đầu ra rơ-le
• Đầu vào tín hiệu:
  • 3 kênh dòng điện 4-20mA, có thể dùng như bộ thu thập dữ liệu, kết nối với điện trở bạch kim PT100 ba dây để đo nhiệt
• Giao diện truyền thông: RS485 cách ly, hỗ trợ MODBUS
• Lưu trữ dữ liệu: thẻ SD lưu dữ liệu đo theo định kỳ (tùy chọn)
• Nguồn điện:
  • Loại gắn tường: DC8~36V, AC85~264V
  • Loại mô-đun: DC8~36V
  • Loại cầm tay: 3 pin AAA Ni-H tích hợp
• Cấp bảo vệ: IP67 (bộ điều khiển), IP68 (đầu dò)

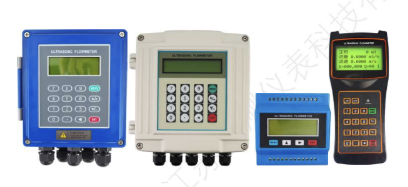

Các loại bộ điều khiển

• Bộ điều khiển gắn tường RC-2000B1
• Bộ điều khiển gắn tường RC-2000B2
• Bộ điều khiển mô-đun RC-2000M
• Bộ điều khiển cầm tay RC-TDS-100H
