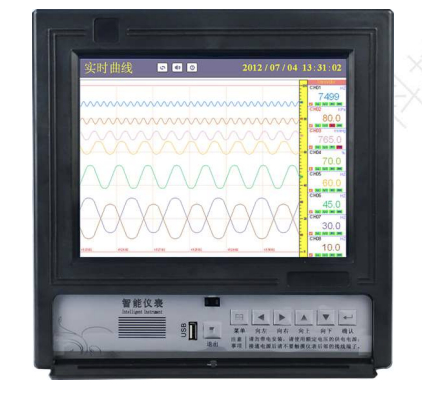

Thiết bị ghi không giấy lưu trữ dữ liệu thu thập và dữ liệu vận hành vào hệ thống lưu trữ nội bộ của thiết bị theo thời gian, không sử dụng giấy, bút hay mực như các thiết bị ghi truyền thống. Dữ liệu được lưu sẽ được hiển thị trên màn hình LCD sau khi được tính toán và mô phỏng.

Màn hình LCD có thể hiển thị:

• Dạng số (digital)
• Dạng biểu đồ cột
• Dạng đường cong
• Danh sách cảnh báo, v.v.

Thông số kỹ thuật:

• Màn hình: LCD màu thật 10.4 inch, độ phân giải 800×600
• Đầu vào: Đầu vào phổ thông cách ly hoàn toàn, tối đa 48 kênh đầu vào tương tự
• Đầu vào điện áp: 0~5V / 1~5V / 0~20mA / 0~10mV
• Đầu vào điện trở: Res(0~400Ω)
• Cảm biến nhiệt điện trở: PT100 / Cu50 / G53 / Cu100 / BA1 / BA2
• Đầu vào dòng điện: 0~10mA / 4~20mA / 0~20mA
• Cặp nhiệt điện: S / R / K / T / E / B / N / J / F1 / F2
• Trở kháng cách ly: 20MΩ@1000V
• Đầu ra phân phối nguồn: Hỗ trợ tối đa 16 nhóm cấp nguồn cách ly 24VDC, dòng tiêu chuẩn ≤30mA (tải tối đa có thể tùy chỉnh)
• Đầu ra truyền tín hiệu: Tối đa 8 kênh ngõ ra dòng điện tiêu chuẩn, tải tối đa 750Ω
• Đầu ra cảnh báo: Hỗ trợ tối đa 24 ngõ ra rơ-le, công suất tiếp điểm 1A@250VAC / 1A@30VDC
• Giao tiếp truyền thông: RS232C, RS485 (giao thức Modbus RTU), chức năng Ethernet
• Bảo vệ khi mất điện: Tất cả dữ liệu được lưu trong bộ nhớ FLASH để đảm bảo không mất dữ liệu và thông số cấu hình
• Nguồn cấp:
  • Tiêu chuẩn: AC220V ±10%, 50Hz
  • Tùy chỉnh: DC24V / DC12V / nguồn DC khác

Lưu trữ bản ghi:

• Ghi vòng lặp, thời gian lưu trữ hơn mười năm
